Chambre L3T
dimensions et cas où ce calibre s’impose
D’une L2T à une L3T, la hauteur ne bouge pas : c’est la surface au sol qui augmente. Cette différence explique presque tout.
Une chambre L3T est une chambre de tirage télécom préfabriquée, posée sous trottoir ou sous une zone de stationnement, qui sert à tirer les câbles enterrés, à les raccorder et à y accéder pour la maintenance. Ses cotes intérieures usuelles avoisinent 138 x 52 cm pour une hauteur d’environ 60 cm, avec des écarts selon le fabricant et le modèle. Par rapport au calibre en dessous, elle gagne en emprise au sol mais pas en hauteur.
- Le sigle se lit en trois morceaux : la série, la taille croissante, puis l’implantation prévue.
- Le T signifie trottoir : cette chambre n’est pas qualifiée pour une pose sous chaussée circulée.
- La surface supplémentaire sert au lovage des câbles et au logement d’une boîte de raccordement.
- Une chambre desservant un sous-répartiteur est prévue au minimum en type L3T.
La chambre L3T en deux minutes
Une chambre L3T est un coffre enterré, le plus souvent en béton préfabriqué, posé sur le tracé d’un réseau télécom. On l’installe sous un trottoir ou une aire de stationnement. Elle sert à tirer les câbles au moment de la pose, à les raccorder, puis à y revenir pour les entretenir. En surface, on ne voit d’elle que son tampon.
Ses dimensions intérieures usuelles tournent autour de 138 cm de long sur 52 cm de large, pour une hauteur de l’ordre de 60 cm. Ces cotes sont des ordres de grandeur, pas des données figées : elles varient d’un fabricant à l’autre, et selon que le modèle est livré avec ou sans fond. Le couronnement, l’encadrement de surface qui reçoit le tampon, est sensiblement plus large que la cuve — de l’ordre de 1600 sur 750 mm sur certaines références composites.
À l’intérieur, la paroi n’est pas nue. Les corps de chambre intègrent des dispositifs d’ancrage sur lesquels on prend appui pendant le tirage, ainsi que des zones prévues pour l’entrée des fourreaux. C’est ce qui distingue une chambre normalisée d’un simple regard maçonné.
La famille est encadrée par la norme NF P 98-050-1, qui traite des ouvrages souterrains d’hébergement de réseaux secs, et plus précisément des chambres de tirage et de raccordement. Elle fixe leurs caractéristiques, les essais qui permettent de les vérifier et le marquage qui permet de les identifier une fois posées.
Décoder le sigle
ce que disent le L, le 3 et le T
La désignation n’a rien d’arbitraire. Elle se lit en trois morceaux, et chacun porte une information exploitable sur le terrain.
La lettre de série
Le L désigne la série employée sur les réseaux de distribution télécom, la plus répandue sur les tracés enterrés classiques comme sur les déploiements récents en zone peu dense. Elle couvre une échelle de tailles allant de la petite chambre de passage aux modèles les plus volumineux.
Le chiffre de taille
Le chiffre indique la taille au sein de la série, dans un ordre croissant. Une L0T est petite, une L1T un peu plus grande, et l’échelle se poursuit jusqu’à des modèles qui dépassent les deux mètres quarante de longueur intérieure pour plus d’un mètre de hauteur. La L3T se situe dans la partie médiane de cette gamme.
La lettre d’implantation
C’est la plus opérationnelle des trois, et la plus souvent négligée. Le T signifie trottoir : la chambre est conçue pour une implantation sous trottoir ou sous zone de stationnement, donc pour des sollicitations mécaniques modérées. Une lettre C désigne une pose sous chaussée, avec les charges correspondantes. D’autres lettres couvrent les espaces verts.
Cette lettre n’est pas une indication de confort. Poser une chambre de type T sous une voie circulée revient à installer un ouvrage sous un régime de charges pour lequel il n’a pas été qualifié.
L2T ou L3T
ce que le calibre supérieur change vraiment
La comparaison chiffrée est plus parlante qu’un commentaire. Une L2T présente des cotes intérieures voisines de 116 sur 38 cm, pour une hauteur d’environ 60 cm. Une L3T tourne autour de 138 sur 52 cm — pour une hauteur qui reste, elle aussi, d’environ 60 cm.
| Caractéristique | L2T | L3T |
|---|---|---|
| Longueur intérieure | ~116 cm | ~138 cm |
| Largeur intérieure | ~38 cm | ~52 cm |
| Hauteur intérieure | ~60 cm | ~60 cm |
| Gain apporté | Passage et tirage | Lovage et raccordement |
En passant d’un calibre au suivant, on ne gagne donc pas en profondeur : on gagne en emprise au sol. La chambre devient plus longue et nettement plus large, sans devenir plus creuse.
L’observation n’est pas anecdotique, parce qu’elle explique à quoi sert réellement ce volume. Un câble ne se plie pas librement. Chaque câble, et particulièrement un câble à fibres optiques, admet un rayon de courbure minimal en dessous duquel ses performances se dégradent. Dans une chambre étroite, ce rayon devient la contrainte dimensionnante : on ne peut pas faire tourner un câble dans un espace plus petit que ce que sa raideur autorise.
Ce n’est presque jamais le diamètre du câble qui décide de la taille d’une chambre, mais son rayon de courbure et la longueur qu’on veut pouvoir y lover en réserve.

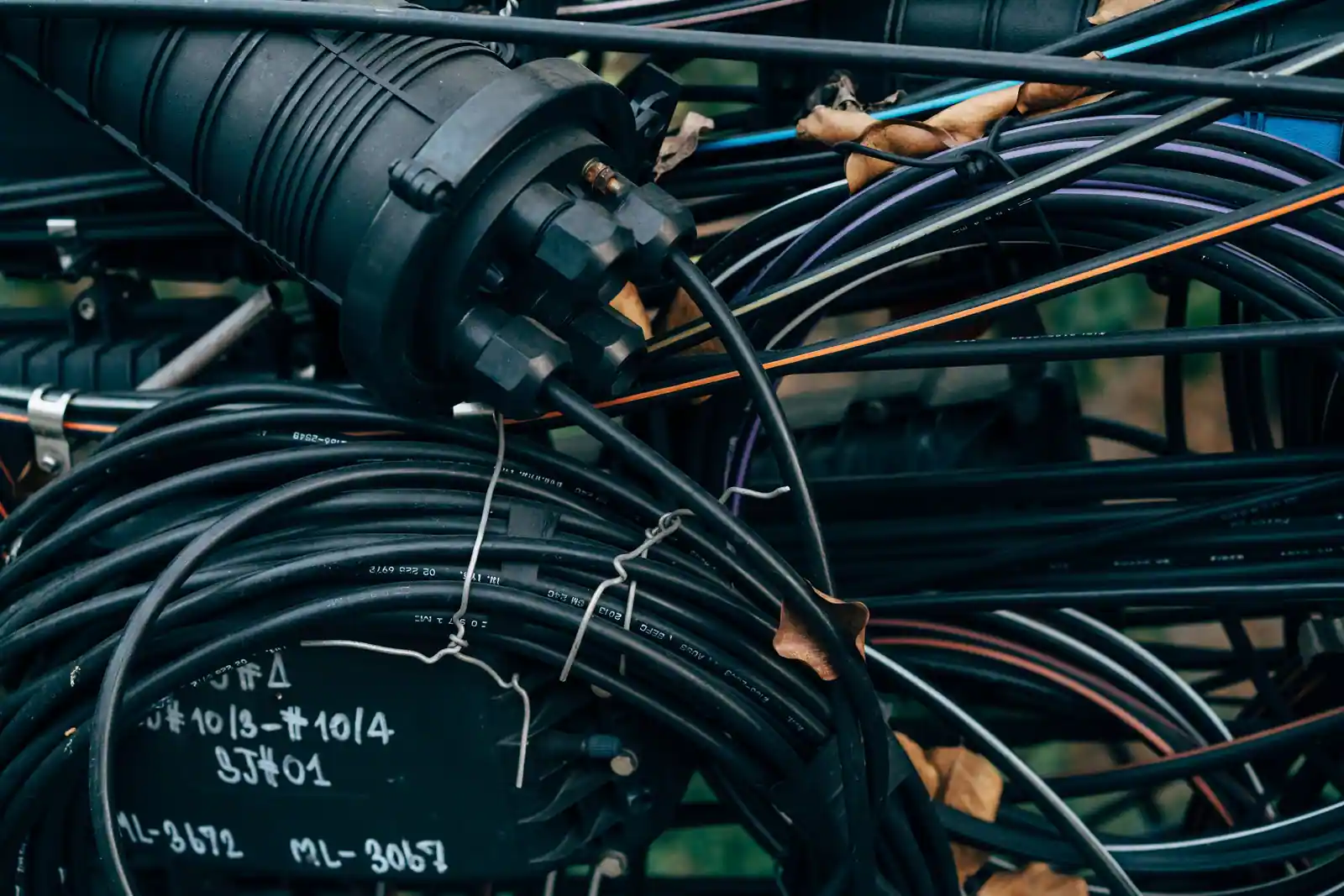

La surface supplémentaire d’une L3T autorise trois choses que le calibre en dessous rend inconfortables, sinon impraticables : lover proprement une longueur de câble en attente pour une intervention future, faire converger davantage de fourreaux sur les parois sans que les câbles se croisent dans tous les sens, et loger un accessoire — typiquement une boîte de protection d’épissures — que l’on doit pouvoir manipuler une fois en place.
Ce dernier point mérite qu’on s’y arrête. Une chambre n’est pas seulement un volume de passage : c’est un poste de travail. Un technicien doit pouvoir y accéder depuis la surface, y déposer un boîtier, l’ouvrir, y intervenir, puis le refermer. Le dimensionnement se juge donc autant à l’usage futur qu’au diamètre des câbles le jour de la pose.
Les cas où la L3T s’impose
Trois situations conduisent à ce calibre plutôt qu’à un plus petit, et elles se recoupent souvent sur un même chantier.
La fonction de la chambre dans l’architecture du réseau pèse le plus lourd. Une chambre de simple tirage, dont le rôle se limite à reprendre l’effort de traction pendant la pose, peut rester modeste. Une chambre de distribution ou de raccordement, où l’on ouvre des câbles et où l’on réalise des jonctions, réclame de la place : c’est un travail d’atelier, pas un point de passage.
Vient ensuite une règle de dimensionnement bien identifiée dans les guides de préconisation pour l’aménagement numérique du territoire : une chambre desservant un sous-répartiteur — le point du réseau où les câbles se concentrent avant d’être répartis vers les branches desservant les abonnés — est prévue au minimum en type L3T. C’est probablement la règle la plus utile à retenir, parce qu’elle transforme une appréciation floue en critère vérifiable sur plan.
Le nombre de fourreaux à accueillir tranche les cas restants. Entre deux chambres de distribution, une configuration courante associe plusieurs fourreaux de diamètre moyen à un fourreau de plus fort diamètre. Chaque alvéole doit trouver sa place sur les parois, à une hauteur compatible avec le cheminement intérieur des câbles.
La série L n’est pas adaptée aux nappes de fourreaux importantes, au-delà d’une dizaine d’alvéoles environ. Passé ce seuil, il ne faut pas chercher un calibre supérieur dans la même famille mais changer de série d’ouvrages. Monter en taille indéfiniment à l’intérieur de la série L est une erreur de dimensionnement classique.
Choisir et poser une L3T sans se tromper
Les écarts constatés en fin de chantier viennent rarement du calibre lui-même. Ils viennent des choix périphériques, faits trop tard, qui rendent l’ouvrage inadapté à son emplacement réel ou impossible à mettre en oeuvre proprement.
-
Trancher entre modèle avec ou sans fond
Le modèle sans fond laisse le terrain naturel en partie basse et facilite le drainage, ce qui évite un ouvrage qui se comporte comme un réservoir. Le modèle avec fond répond à d’autres contraintes. Ce choix dépend du terrain et des prescriptions du maître d’ouvrage, et il modifie les cotes annoncées.
-
Vérifier la classe du tampon
Le dispositif de fermeture est classé selon la charge qu’il supporte, des zones strictement piétonnes aux chaussées. La cohérence se contrôle deux fois : entre la classe du tampon et l’implantation réelle, puis entre cette implantation et la lettre du sigle de la chambre.
-
Ouvrir les bonnes réservations
Les corps de chambre sont livrés avec des zones de paroi prévues pour être ouvertes afin de laisser entrer les fourreaux, sous forme de masques sécables ou de percements pré-positionnés. Ouvrir celles qui servent, et seulement celles-là, conditionne la tenue de l’ouvrage et la propreté du cheminement intérieur.
-
Anticiper la manutention
Un corps de chambre béton de ce calibre se compte en centaines de kilos, de l’ordre de cinq cents kilos sur certaines références de négociants. Le moyen de levage et l’accès au fond de fouille se prévoient avant la commande. Des versions composites, plus légères, existent pour alléger cette contrainte.
-
Confirmer les cotes auprès du fabricant
Les dimensions circulant sur les fiches produit sont cohérentes entre elles, mais la donnée qui engage reste celle de la référence commandée, croisée avec les prescriptions du gestionnaire de réseau. Sur un ouvrage enterré, une reprise après coup coûte nettement plus cher que la vérification préalable.
Quelles sont les dimensions d’une chambre L3T ?
Les cotes intérieures usuelles se situent autour de 138 cm de longueur sur 52 cm de largeur, pour une hauteur de l’ordre de 60 cm. Le couronnement, plus large que la cuve, atteint environ 1600 sur 750 mm sur certaines références. Ces valeurs varient selon le fabricant et selon que le modèle est livré avec ou sans fond : la fiche technique de la référence commandée reste la seule donnée qui engage.
Quelle différence entre une chambre L2T et une L3T ?
La L3T est plus longue et plus large, mais sa hauteur reste comparable à celle de la L2T, autour de 60 cm. Le gain porte donc sur la surface au sol, pas sur la profondeur. Cette surface sert à lover les câbles en respectant leur rayon de courbure minimal, à faire converger davantage de fourreaux et à loger une boîte de protection d’épissures que l’on doit pouvoir manipuler une fois en place.
Que signifie le T dans L3T ?
Le T indique l’implantation prévue : sous trottoir, ce qui couvre également les aires de stationnement. Une chambre dont le sigle comporte un C est destinée à une pose sous chaussée, avec des exigences mécaniques supérieures. D’autres lettres correspondent aux espaces verts. Cette lettre conditionne la classe du dispositif de fermeture à prévoir.
Peut-on poser une chambre L3T sous une chaussée ?
Non. Une chambre de type T est qualifiée pour une implantation sous trottoir ou zone de stationnement, pas pour les charges d’une voie circulée. Une pose sous chaussée relève d’une chambre conçue pour cet emploi, avec un tampon de classe adaptée. Le point mérite d’être vérifié quand un trottoir supporte en réalité des franchissements réguliers de véhicules.
Quand la chambre L3T devient-elle obligatoire ?
Le déclencheur le plus net vient des guides de préconisation pour l’aménagement numérique : une chambre desservant un sous-répartiteur est prévue au minimum en type L3T. Au-delà, ce calibre s’impose dès que la chambre assure une fonction de distribution ou de raccordement plutôt qu’un simple tirage, ou que le nombre de fourreaux à raccorder augmente.
Combien pèse une chambre L3T ?
Un corps de chambre en béton de ce calibre se compte en centaines de kilos, de l’ordre de cinq cents kilos sur certaines références de négociants. La manutention mécanique et l’accès au fond de fouille se prévoient donc avant la commande. Des versions composites, sensiblement plus légères, existent pour cette raison.
Un sigle de trois caractères contient l’essentiel de la décision : la famille, la taille, l’endroit où l’ouvrage a le droit d’être posé. Le reste se lit sur la fiche du fabricant.
