Construction de la statue de la Liberté
le chantier
Une peau de cuivre de 2,4 mm, une ossature en fer qui encaisse tout, un montage à blanc à Paris avant l’expédition : le monument se lit comme un chantier de façade avant l’heure.
La statue de la Liberté est une enveloppe de cuivre d’environ 2,4 mm mise en forme par repoussé, en quelque trois cents plaques martelées sur des moules de bois, accrochée à une ossature en fer conçue par Gustave Eiffel. Montée en entier à Paris entre 1881 et 1884, elle a été démontée en 350 pièces, expédiée par la frégate Isère en 1885, puis remontée sur le socle de Richard Morris Hunt et inaugurée le 28 octobre 1886.
- Quatre intervenants : Bartholdi pour la forme, Viollet-le-Duc puis Eiffel pour la structure, Hunt pour le socle.
- Une peau qui ne porte rien : le cuivre est tenu par des armatures, c’est le pylône central qui reprend le poids et le vent.
- Un chantier préfabriqué : montage complet à Paris, démontage en pièces repérées, remontage à sec à New York.
- Un seul vrai défaut : le contact fer-cuivre, corrigé en 1984-1986 par une armature en acier inoxydable.
Devant la statue de la Liberté, on imagine un bloc de métal sculpté. C’est l’inverse : une enveloppe de cuivre de quelques millimètres, mise en forme feuille par feuille, suspendue à une ossature en fer qui encaisse seule le poids et les coups de vent. Une structure d’un côté, une peau rapportée de l’autre, et entre les deux, des liaisons qui doivent laisser tout ce petit monde bouger.
C’est cette organisation qui explique comment a été construite la statue de la Liberté, et pourquoi une figure de 46 m a pu traverser l’Atlantique en caisses. Les problèmes que l’équipe parisienne a dû résoudre à la fin des années 1870 sont, à peu de chose près, ceux d’une façade ventilée contemporaine.
Un chantier mené en deux temps, à Paris puis à New York
Le premier réflexe est de situer le chantier à New York. Il a pourtant été mené presque intégralement à Paris, dans les ateliers Gaget, Gauthier et Cie, rue de Chazelles, dans le 17e arrondissement. Les plaques de cuivre y sont fabriquées à partir de la fin des années 1870, puis la statue y est montée en entier entre 1881 et 1884. Pendant trois ans, les habitants de la Plaine-Monceau ont vu une figure de cuivre dépasser les toits des immeubles voisins.
Compté depuis les premières plaques, le chantier occupe une dizaine d’années : quelques années de fabrication, trois ans de montage parisien, puis deux ans encore pour le démontage, la traversée, le socle et le remontage. La statue seule mesure 46 m ; avec le socle, l’ensemble approche 93 m, torche comprise.
Cette étape de montage à blanc n’était pas un caprice. Elle servait à vérifier que chaque plaque tombait juste, que les armatures épousaient bien la forme, et que l’ensemble pouvait être démonté puis remonté ailleurs sans mauvaise surprise. Ce que l’industrie appellerait aujourd’hui un prototype à l’échelle 1.
Les rôles, eux, sont souvent mélangés. Autant les remettre en place.
| Intervenant | Ce qu’il a réellement fait |
|---|---|
| Auguste Bartholdi | Sculpteur du monument : la forme, les proportions, le geste, et le suivi du chantier parisien. |
| Eugène Viollet-le-Duc | Premier consultant pour la structure : il retient la technique du cuivre repoussé et imagine un intérieur lesté de sable. Il meurt en 1879, avant la mise au point définitive. |
| Gustave Eiffel | Conception de l’ossature métallique définitive, avec son collaborateur Maurice Koechlin : pylône central en treillis, charpente secondaire, armatures qui tiennent la peau. |
| Richard Morris Hunt | Architecte du socle new-yorkais, massif de béton habillé de granite, dont la première pierre est posée en août 1884. |
Le repoussé
mettre en forme une peau de cuivre de 2,4 mm
Le cuivre de la statue est mince : environ 2,4 mm, valeur que certaines sources françaises arrondissent à 2,5 mm. Sur une figure de plus de 45 m de haut, cela paraît absurde. C’est en réalité ce qui rend le projet transportable.
La mise en forme suit la technique du repoussé. Bartholdi part d’un modèle réduit, qu’il fait agrandir par étapes successives jusqu’à obtenir des sections grandeur réelle. Chaque section est traduite en gabarits, puis en moules de bois sur lesquels les chaudronniers viennent marteler la feuille de cuivre à froid, à la main, jusqu’à ce qu’elle prenne exactement la forme voulue. Il faut environ trois cents plaques pour couvrir l’ensemble, de l’ordre du mètre sur trois.
Ce travail avance lentement parce qu’il se fait plaque par plaque, au marteau, sur un gabarit qui n’autorise aucune approximation : une feuille trop travaillée s’amincit, une feuille mal cintrée ne joindra pas sa voisine. La contrepartie est décisive. Une peau martelée reste légère, se transporte presque à plat, et se rattrape au montage — un bord qui ne tombe pas juste se reprend sur place. Un coulage massif aurait donné un objet indéplaçable, impossible à financer comme à embarquer.
-
Le modèle et ses agrandissements
Bartholdi travaille d’abord en modèle réduit, puis fait agrandir la figure par étapes successives, chaque étape servant de référence à la suivante. C’est cette chaîne de mises à l’échelle qui garantit que le geste du sculpteur survit au passage à 46 m.
-
Les moules de bois grandeur réelle
Chaque portion de la statue est reproduite en gabarits et en moules de charpente, à la dimension finale. Ces moules sont l’outil de production réel du chantier : sans eux, aucune plaque n’est reproductible.
-
Le martelage à froid
La feuille de cuivre est appliquée sur le moule et martelée à froid jusqu’à épouser le relief. Le métal s’écrouit, se raidit, et conserve sa forme sans armature propre.
-
L’assemblage et les reprises
Les plaques sont présentées, ajustées, rivetées entre elles et raccordées aux armatures. Les écarts se rattrapent au marteau, ce qui rend l’ensemble tolérant aux petits défauts de fabrication.
La charpente d’Eiffel
une peau qui ne porte rien
C’est ici que le chantier devient intéressant sur le plan technique. Viollet-le-Duc envisageait une structure lourde, lestée, avec des bandelettes de fer suivant la peau. Eiffel retient une logique inverse : alléger, ancrer, et laisser bouger.
Ce que fait le pylône central
Au centre de la statue se dresse un pylône en treillis de fer, ancré dans la maçonnerie du socle. Traverses horizontales et entretoises diagonales le rigidifient sur toute sa hauteur, comme un pylône de pont. C’est lui qui reprend le poids de l’ensemble et les efforts du vent, puis les descend jusqu’aux fondations. Une charpente secondaire, greffée dessus, va ensuite chercher la forme du corps, du bras, de la tête.
Autrement dit : l’ossature en fer pèse plus lourd que l’enveloppe qu’elle porte. L’inverse de ce qu’on imagine devant un monument de cuivre.
Pourquoi la peau est attachée souplement
Entre la charpente secondaire et le cuivre, Eiffel intercale un réseau de barres de fer plates, cintrées pour épouser le relief. Ces armatures sont reliées à la peau par des attaches rivetées, et non noyées dans un ensemble rigide. Le cuivre n’est pas soudé à la structure : il est simplement tenu.
Ce détail change tout. Le cuivre et le fer ne se dilatent pas dans les mêmes proportions, et une figure exposée au soleil comme au gel travaille en permanence. En laissant du jeu, la conception autorise ce mouvement au lieu de le contrarier. L’oscillation de quelques centimètres par vent fort fait partie du calcul : c’est un comportement admis, pas une usure constatée après coup.
Avec le recul, on reconnaît là le principe du mur-rideau — une structure qui porte, une peau qui protège et qui suit. Le rapprochement est une lecture d’aujourd’hui, pas une intention affichée en 1880 : il faudra attendre le XXe siècle pour que les façades d’immeubles de bureaux l’appliquent industriellement.
Démonter, expédier, remonter
la logistique du chantier
Une fois la statue vérifiée debout à Paris, il fallait la défaire. Le démontage commence début 1885 : chaque élément est repéré, décroché, calé. L’ensemble part en trois cent cinquante pièces environ, réparties dans deux cent quatorze caisses.
Le transport est confié à la frégate Isère, qui quitte Rouen en mai 1885 et atteint New York en juin, après une traversée agitée. Sur place, le socle dessiné par Hunt est encore en travaux : un massif de béton habillé de granite, achevé en 1886 seulement. Le remontage prend ensuite quelques mois, avec les mêmes gestes qu’à Paris mais dans l’ordre inverse, sur un socle de plusieurs dizaines de mètres exposé au vent du large. L’inauguration a lieu le 28 octobre 1886.
Ce séquençage — fabriquer et essayer en atelier, expédier en colis repérés, assembler à sec sur site — est exactement celui des chantiers préfabriqués d’aujourd’hui. Il comprime le temps passé sur place, là où chaque journée coûte cher, et déplace la difficulté vers l’atelier, où elle se maîtrise mieux.
Le défaut de conception
deux métaux au contact
Le point faible du monument n’était ni le pylône ni le cuivre. C’était leur rencontre.
Quand deux métaux différents se touchent en présence d’humidité, il se forme une pile : le moins noble se corrode plus vite. Ici, le fer des armatures face au cuivre de la peau. Les constructeurs le savaient et avaient intercalé un isolant entre les deux. Sa nature exacte varie selon les sources : tissu d’amiante imprégné de gomme-laque pour les publications américaines, carton bituminé pour d’autres. Dans les deux cas, le matériau a vieilli, s’est délité, et le contact s’est fait.
La suite est mécanique. Le fer qui rouille gonfle, parfois jusqu’à doubler d’épaisseur. En gonflant, il pousse la peau depuis l’intérieur, déforme les attaches, déchausse des rivets. L’eau de pluie s’infiltre par les jeux ainsi créés et alimente la corrosion. Un cercle vicieux classique en bâtiment, sauf qu’il se déroulait ici sur une figure de 46 m.
Le chantier de restauration mené de 1984 à 1986 a traité la cause plutôt que les symptômes. Les barres d’armature en fer ont été remplacées par des barres en acier inoxydable, et la séparation entre les deux métaux refaite avec un ruban en PTFE, un polymère qui ne se délite pas comme un tissu imprégné. La flamme, trop dégradée pour être conservée, a été refaite en France, à Reims, par une entreprise de métallerie d’art, puis dorée à la feuille.

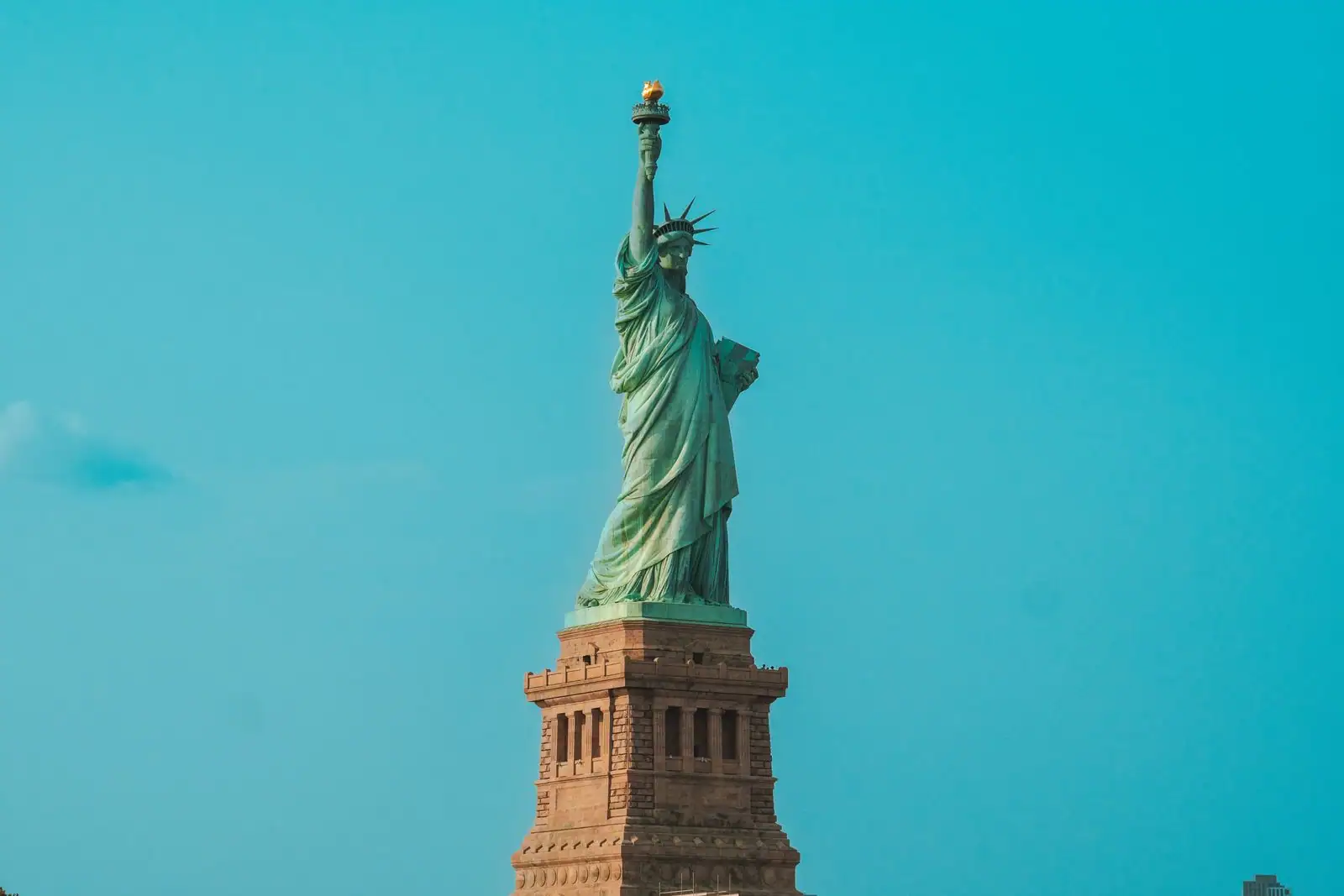

La couleur de la statue n’est pas une dégradation. Le cuivre exposé à l’air se couvre d’une couche d’oxydes et de carbonates, formée dans les premières décennies après l’inauguration, qui ralentit la corrosion du métal en dessous. C’est pour cette raison que la peau a été très largement conservée lors de la restauration, alors que toute l’armature intérieure était remplacée.
Une patte en acier au contact d’une descente d’eau en cuivre, une vis en acier dans un bardage en zinc, un raccord en laiton sur un tube en acier galvanisé : c’est la même pile, en plus petit, et elle finit toujours par marquer. Un joint isolant, une rondelle adaptée ou un raccord bimétal réglé pour cet usage évitent le problème dès la pose.
Ce que ce chantier apprend aux chantiers d’aujourd’hui
Rien ici n’est propre au XIXe siècle. Quatre décisions prises rue de Chazelles se retrouvent presque à l’identique sur un chantier contemporain, à une autre échelle.
Monter à blanc avant de livrer
La statue a été assemblée en entier à Paris pour être vérifiée, puis défaite. Sur un chantier, c’est le rôle du calepinage, de la pose d’essai d’un module ou du premier rang de bardage : on découvre les écarts là où ils se corrigent encore.
Laisser bouger ce qui bouge
Une peau rapportée — bardage, parement, plaque de plâtre en grande longueur — travaille avec la température. Les fixations souples et les joints de dilatation ne sont pas un manque de soin : ce sont eux qui évitent la fissure et l’ondulation.
Préfabriquer ce qui peut l’être
Trois cent cinquante pièces repérées, deux cent quatorze caisses, quelques mois de remontage : le gros du travail avait été fait ailleurs. Ce qui est réglé en atelier ne se règle pas une seconde fois sur l’échafaudage, sous la pluie et au tarif du chantier.
Concevoir démontable pour rester réparable
Si les armatures avaient été noyées dans un ensemble rigide, le chantier de 1984 aurait été impossible. C’est parce que tout était tenu, rivé et repérable qu’un siècle plus tard on a pu ouvrir, remplacer, refermer.
Qui a construit la statue de la Liberté ?
Quatre intervenants principaux. Auguste Bartholdi en est le sculpteur. Eugène Viollet-le-Duc, consulté le premier, retient la technique du cuivre repoussé avant de mourir en 1879. Gustave Eiffel, avec Maurice Koechlin, conçoit l’ossature métallique définitive. Richard Morris Hunt dessine le socle new-yorkais. La fabrication et le montage ont été assurés par les ateliers Gaget, Gauthier et Cie, à Paris.
Quelle est l’épaisseur du cuivre de la statue de la Liberté ?
Environ 2,4 mm, soit trois trente-deuxièmes de pouce dans les sources américaines ; certaines sources françaises indiquent 2,5 mm. Cette finesse est volontaire : elle rend la peau assez légère pour être transportée et assez docile pour être rattrapée au marteau au moment du montage.
Combien de temps a duré la construction ?
Une dizaine d’années si l’on part de la fabrication des premières plaques, à la fin des années 1870. Le montage complet à Paris occupe la période 1881-1884. Le démontage, la traversée, l’achèvement du socle et le remontage à New York prennent encore environ deux ans, jusqu’à l’inauguration du 28 octobre 1886.
Pourquoi la statue de la Liberté est-elle verte ?
Le cuivre exposé à l’air se couvre d’une couche d’oxydes et de carbonates de couleur vert-de-gris, apparue dans les premières décennies après l’inauguration. Cette patine protège le métal au lieu de l’attaquer, ce qui explique qu’elle n’ait pas été retirée lors de la restauration des années 1980.
Pourquoi a-t-il fallu remplacer la structure intérieure ?
Parce que le fer des armatures et le cuivre de la peau formaient une pile galvanique dès que l’isolant d’origine a cessé de les séparer. Le fer rouillé gonfle, pousse la peau, déchausse les rivets et laisse entrer l’eau. Le chantier de 1984-1986 a remplacé ces barres par de l’acier inoxydable et refait l’isolation avec un ruban en PTFE.
Il reste que la statue de la Liberté a tenu un siècle avec une peau de 2,4 mm et un défaut connu de ses constructeurs. C’est peut-être le meilleur compliment qu’on puisse faire à un chantier : avoir prévu qu’on viendrait le réparer.
